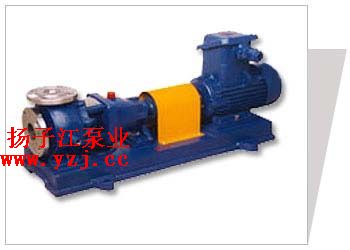

IR型耐腐蚀保温泵

型    号：
所属分类：IR型耐腐蚀保温泵
分享到：

IR型耐腐蚀保温泵为单级单吸悬臂式离心泵系列，是IH型化工离心泵的派生产品，主要用于化工、化纤、石油、食品、制药等行业输送溶液介质凝固点（或结晶点温度）高，具有腐蚀性的高温液体。

IR型耐腐蚀保温泵的详细资料：

IR型耐腐蚀保温泵为单级单吸悬臂式离心泵系列，是IH型化工离心泵的派生产品，主要用于化工、化纤、石油、食品、制药等行业输送溶液介质凝固点（或结晶点温度）高，具有腐蚀性的高温液体。
　　常温时泵的设计压力为1.6Mpa 流量Q=3.4～460m3/h
　　泵输送介质温度不高于250℃ 扬程H=3.6～132m
　　注：根据用户需要，我厂还可以生产其它材料的保温泵。

结构：
　　IR型保温泵系卧式径向部分后开门结构，检修时不用拆卸管路。
　　有体是轴向吸入，径向排出中间支承。
　　轴承用稀油润滑，轴承架装有油位计和水冷装置。
　　泵的保温蒸气管路通过法兰或丝口与外界保温蒸汽系统联接。
　　泵与电动机连接选用加长便拆式联轴器

型号意义：
例如：IR50-32-200(A)
　　　IR-耐腐蚀保温泵
　　　50-吸入口直径(mm)
　　　32-排入口直径(mm)
　　　200-叶轮名义直径(mm)
　　　A-叶轮外径经第一次切割




IR型耐腐蚀保温泵性能参数表
　IR50-32-125
12.5
20
2900
1.33
2.2
51
2.0
6.3
5
1450
0.19
0.55
45
2.0
　IR50-32-160
12.5
32
2900
2.37
3
46
2.0
6.3
8
1450
0.34
0.55
40
2.0
　IR50-32-200
12.5
50
2900
4.36
5.5
39
2.0
6.3
12.5
1450
0.65
1.1
33
2.0
　IR50-32-250
12.5
80
2900
8.25
11
33
2.0
6.3
20
1450
1.27
2.2
27
2.0
　IR65-50-125
25
20
2900
2.2
3
62
2.0
12.5
5
1450
0.31
0.55
55
2.0
　IR65-50-160
25
32
2900
3.82
5.5
57
2.0
12.5
8
1450
0.53
0.75
51
2.0
　IR65-40-200

25
50
2900
6.55
11
52
2.0
12.5
12.5
1450
0.93
1.5
46
2.0
　IR65-40-250
25
80
2900
11.84
15
46
2.0
12.5
20
1450
1.75
3
39
2.0
　IR65-40-315
25
125
2900
21.8
30
39
2.0
12.5
32
1450
3.3
5.5
33
2.0
　IR80-65-125
50
20
2900
3.95
5.5
69
3.0
25
5
1450
0.53
0.75
64
2.5
　IR80-65-160
50
32
2900
6.51
11
67
2.3
25
8
1450
0.88
1.5
62
2.3
　IR80-50-200
50
50
2900
10.81
15
63
2.5
25
12.5
1450
1.49
2.2
57
2.0
　IR80-50-250
50
80
2900
20.57
30
53
2.5
25
20
1450
2.72
4
50
2.0
　IR80-50-315
50
125
2900
34.1
45
50
2.5
25
32
1450
4.54
7.5
48
2.5
　IR100-80-125
100
20
2900
7.47
11
73
4.2
50
5
1450
0.99
1.5
69
3.4
　IR100-80-160
100
32
2900
11.9
15
73
4.3
50
8
1450
1.58
2.2
69
3.4
　IR100-65-200
100
50
2900
18.92
22
72
3.9
50
12.5
1450
2.5
3
68
2.5
　IR100-65-250
100
80
2900
32.06
37
68
3.6
50
20
1450
4.33
5.5
63
2.5
　IR100-65-315
100
125
2900
54.94
75
62
3.2
50
32
1450
7.52
11
58
2.0
　IR125-100-200
200
50
2900
35.39
45
77
5.0
100
12.5
1450
4.66
7.5
73
2.9
　IR125-100-250
200
80
2900
58.13
75
75
4.5
100
20
1450
7.56
11
72
2.3
　IR125-100-315
200
125
2900
94.62
110
72
4.5
100
32
1450
13.42
22
65
2.5
　IR125-100-400
100
50
1450
24.77
30
55
2.5
　IR150-125-250
200
20
1450
14.16
18.5
77
2.8
　IR150-125-315
200
32
1450
23.25
30
75
2.8
　IR150-125-400
200
50
1450
38.93
55
70
2.5
　IR200-150-250
400
20
1450
27.59
37
79
2.8
　IR200-150-315
400
32
1450
44.15
55
79
3.5
　IR200-150-400
400
50
1450
69.87
90
78
3.5
