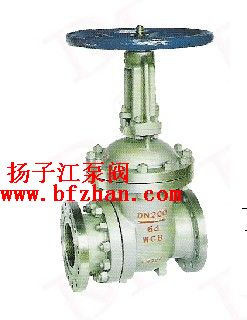

排渣闸阀

型号：
所属分类：	PZ41H排渣闸阀

分享到：

PZ41H排渣闸阀◆产品用途排渣闸阀适用于公称压力N1.6～6.4MPa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物◆产品结构特点1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接2、启闭件采用半密封副强制密封，性能优良3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性6、中大口径设置滚动轴承，启闭轻松

咨询订购

排渣闸阀的详细资料：

◆排渣闸阀产品用途

排渣闸阀适用于公称压力PN1.6～6.4MPa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物

◆排渣闸阀产品结构特点

1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接

2、启闭件采用半密封副强制密封，性能优良

3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠

4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻

5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性

6、中大口径设置滚动轴承，启闭轻松

◆排渣闸阀引用标准

设计与制造：GB12234 GB3595

结构长度：GB12221

压力温度等级：GB9131 JB/T74 HG20604

连接法兰：JG/T79 GB9113 HG20593-20635

试验与检验：GB13927 JB/T9092

◆排渣闸阀零件材料

阀体	阀盖	支架	闸板	阀杆	阀座	密封圈	填料	阀杆螺母
WCB	WCB	WCB	WCB+耐磨合金	2Cr13	WCB+耐磨合金	增强柔性石墨	增强柔性石墨	ZCuA110Fe3

排渣闸阀-主要尺寸 Main dimensions

型号 Type	公称通径 DN/mm Nominal diameter	主要尺寸/mm Main dimensions
型号 Type	公称通径 DN/mm Nominal diameter	L	D	D1	D2	b	Z-ød	H
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C 电动排渣闸阀尺寸同上，高度重量加电动头。 Dimensions of motor-driven valve are the same as the above with extra height	50	250	165	125	102	20	4-ø18	335
	80	280	200	150	133	22	8-ø18	510
	100	300	220	180	150	24	8-ø18	685
	150	350	285	240	212	28	8-ø22	790
	200	400	340	295	268	30	12-ø22	885
	250	450	405	355	320	32	12-ø26	1015
	300	500	460	41O	370	34	12-ø26	1190
	350	550	520	470	430	38	16-ø26	1350
	400	600	580	525	482	40	16-ø30	1460
	500	700	715	650	585	46	20-ø33	1820
PZ41H-25 PZ941H-25 NPZ41H-25 NPZ941H-25 电动尺寸同上，高度、重量外加电动装置。 Dimensions are the same as the above With extra height and Weight of the motor	50	250	165	125	102	20	4-ø18	335
	80	280	200	150	133	22	8-ø18	510
	100	300	235	190	158	24	8-ø22	685
	150	350	300	250	212	30	8-ø26	190
	200	400	360	31O	278	34	12-ø26	885
	250	450	425	370	335	36	12-ø30	1015
	300	500	485	430	390	40	16-ø30	1190
	350	550	555	490	450	44	16-ø33	1350
	400	600	620	550	505	48	16-ø36	1460
	450	650	670	600	555	50	20-ø36	1620
	500	700	730	660	615	52	20-ø36	1820
PL41H-25 PL941H-25 电动尺寸同上，高度、重量外加电动装置。 Dimensions are the Same as the above With extra height and Weight of the mortor	150	400	300	250	212	30	8-ø26	91O
	200	500	360	31O	278	34	12-ø26	1100
	250	550	425	370	335	36	12-ø30	1430
	300	650	485	430	390	40	16-ø30	1558
	350	700	555	490	450	44	16-ø33	1678
	400	750	620	550	505	48	16-ø36	1830
	450	850	670	600	555	50	20-ø36	1990
	500	900	730	660	615	52	20-ø36	2160

工作温度 Working temp	≤100℃
阀体材料 Body Material	碳钢WCB Carbon steel
适用介质 Applicable Media	灰渣水混合物，渣水比≥1:15，大类径≤50mm Mixture of Water and ash residue With a ratio of residue：Water≥1：15 and max．s
