升降式止回阀

型号：
所属分类：	H41H/W升降式止回阀

分享到：

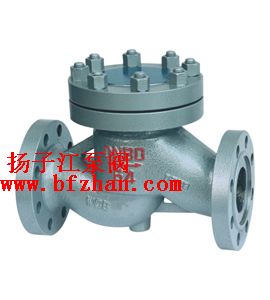

H41H/W升降式止回阀严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

咨询订购

升降式止回阀的详细资料：

一、升降式止回阀采用标准
H41 H /Y/W-16 、 25 、 40 、 64 、 100

一、升降式止回阀用途及特点
H41H/W升降式止回阀严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

二、升降式止回阀主要性能规范

试验压力	公称压力（ MPa ）
试验压力	1.6	2.5	4.0	6.4	10.0
壳体试验	2.4	3.8	6.0	9.6	15.0
密封试验	1.8	2.8	4.4	7.1	11.0
阀体材料	WCB(C)	CF8(P)	CF 8M (R)	WC6	WC9
工作温度	≤ 425	≤ 100	≤ 100	≤ 550	≤ 550
适用介质	水、蒸汽、油品	硝酸类	醋酸类	水、蒸汽	水、蒸汽

三、升降式止回阀执行标准

设计制造： GB12235

结构长度： GB12221

连接法兰： JB/T79-1994

试验与检验： JB/T9092-1999

四、升降式止回阀主要连接尺寸

公称通径	PN1.6/2.5/4.0MPa		PN6.4MPa		PN10.0MPa
公称通径	L	H	L	H	L	H
DN32	180	100	260	160	260	165
DN40	200	110	260	165	260	170
DN50	230	115	300	170	300	175
DN65	290	140	340	185	340	190
DN80	310	170	380	205	380	235
DN100	350	200	430	230	430	265
DN125	400	230	500	265	500	310
DN150	480	255	550	310	550	350
DN200	600	285	650	350	650	400

订货须知：

一、①升降式止回阀产品名称与型号②升降式止回阀口径③升降式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的升降式止回阀型号，请按升降式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江阀门专家为您审核把关。
