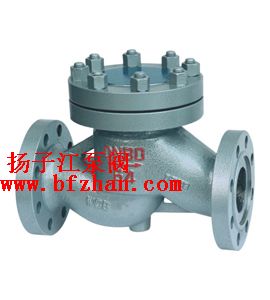

不锈钢升降式止回阀

型    号：
所属分类：H41W型不锈钢升降式止回阀
分享到：

升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置；依靠阀瓣自重和流体压差实现自动阻止流体倒流。

不锈钢升降式止回阀的详细资料：

升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置；依靠阀瓣自重和流体压差实现自动阻止流体倒流。



升降式止回阀性能规范：

阀体材料

公称压力
(MPa)

工作温度
(℃)

适用介质

碳 钢

1．6-6．4

≤425

水、油品、蒸汽

10．0、16．0

≤450

／

不锈钢

P

1．6-16．0

≤200

硝酸类

R

／ ／

醋酸类

铬镍钛
耐热钢

PI

1．6-6．4

≤550

石油、石油产品

铬钼钢

1．6-16．0

≤550

油

主要外形尺寸：

称压力
PN 		公称通径
DN 		主要连接尺寸 外形
尺寸
L D D 1 D 2 D 6 b f f 1 Z-φd H
1.6MPa 40 200 145 110 85 - 16 2 - 4-18 95
50 230 160 125 100 - 16 2 - 4-18 105
65 290 180 140 120 - 18 2 - 4-18 120
80 310 195 165 135 - 20 3 - 8-18 130
100 350 215 180 155 - 20 3 - 8-18 140
125 400 245 210 185 - 22 3 - 8-12 155
150 480 280 240 210 - 24 3 - 8-23 180
200 600 335 295 265 - 26 3 - 12-23 215
