电动三通球阀

型    号:
所属分类:Q944F/Q945F电动三通球阀
分享到:

电动三通球阀可分为L形和T形,L形(Q944F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q945F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。

电动三通球阀的详细资料:

电动三通球阀



概述:

电动三通球阀可分为L形和T形,L形(Q944F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q945F)三通球阀用于介质分流、合流及流向切换。T形三通球阀可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。



电动三通球阀性能参数:
试验压力 公称压力(Mpa)
Mpa 1.6 2.5 4.0 CL150 JIS10K
强度试验 2.4 3.8 6.0 3.2 2.4
密封试验 1.8 2.8 4.4 2.2 1.5
气密试验 0.5-0.7
工作温度 PTFE≤180℃ PPL≤300℃
适用温度 C:水、油、气;P:硝酸类;R:醋酸类
电动三通球阀主要零件材料:
阀体、阀盖 WCB、CF8
球体 WCB+Hcr、CF8
阀杆 2Cr13、CF8
阀座 PTFE
填料 PTFE

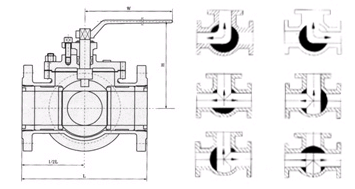

电动三通球阀主要外形尺寸:
公称压力 公称通径 L L1 H W 重量(kg)
Mpa mm in mm mm mm mm 1.6 2.5 4.0 CL150 JIS10K

1.6
2.5
4.0
CL150
JIS10K

15 1/2 130 65 62 100 2.5 3.0 3.5 2.5 2.5
20 3/4 150 75 68 160 3.0 3.5 4.5 3.0 3.6
25 1 160 80 75 160 4.8 5.0 6 5.0 5.0
32 1 1/4 180 90 85 200 6.5 7 8.5 7 7
40 1 1/2 200 100 95 200 8.5 9 10.5 9 9
50 2 230 115 110 250 11 12 14 12 11
65 2 1/2 290 145 130 300 15 17 20 16 16
80 3 310 155 155 400 21 22 32 21 22
100 4 350 175 180 500 33 36 50 36 36
125 5 400 200 250 600 65 70 80 68 70
150 6 480 240 275 800 103 110 120 105 105
200 8 580 290 325 1000 152 168 180 160 160

订货须知:

一、①电动三通球阀产品名称与型号②电动三通球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的电动三通球阀型号,请按电动三通球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的扬子江阀门专家为您审核把关。
