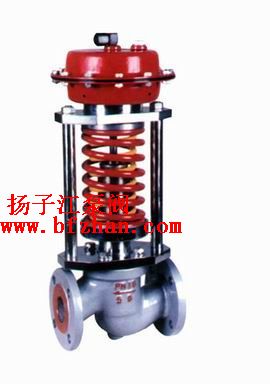

自力式调节阀(压差阀)

型    号:
所属分类:自力式调节阀(压差阀)
分享到:

SZZCP型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改弯两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

自力式调节阀(压差阀)的详细资料:

 SZZCP型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改弯两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

      自力式压力调节阀系列产品有单座(RZZYP)、套筒(RZZYM)、双(RZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。

自力式压力调节阀主要零件材料】

  阀体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
  阀芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
  阀座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
  阀杆:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
  膜盖:A3、A3钢涂四氟乙烯 不锈钢
  填料:丁腈、乙炳、氟、耐油橡胶

自力式压力调节阀主要技术参数】

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

7

11

20

30

48

75

120

190

300

480

760

1100

1750

额定行程(mm)

8

10

14

20

25

40

50

60

70

公称压力PN(Mpa)

1.6、4.0、6.4

压力调节范围(MP a)

15~50 40~80 60~100 80~140 120~180 160~220 200~260

240~300 280~350 330~400 380~450 430~500 480~560 540~620

600~700 680~800 780~900 880~1000 980~1500 1000~2500

流量特性(℃)

快开

调节精度(%)

±5

使用温度(℃)

≤350

允许泄漏量

硬密封(1/h)

单座:≤10ˉ4阀额定容量(IV级);双座、套筒:≤5×10ˉ3阀额定容量(II级)

软密封(m1/h)

0.15

0.30

0.45

0.60

0.90

1.7

4.0

6.75

11.10

16.0

减压比

10

1.25
