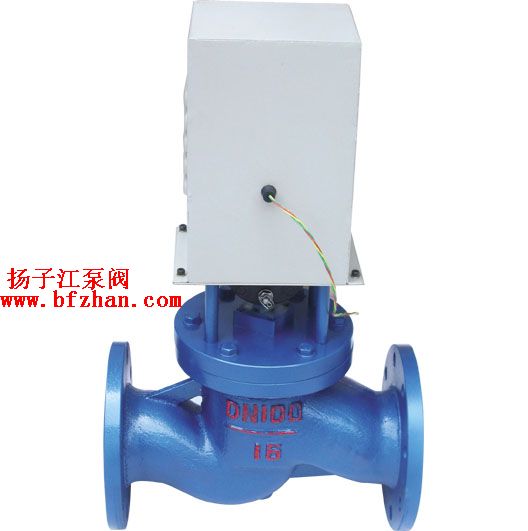

空气、水液电磁阀

型    号:
所属分类:ZCS(DF)系列空气、水液电磁阀
分享到:

本阀适用于以水或其它气液体为工作介质,可自动化控制或远程控制空气、水、油液体等工作介质管路的通断。由于本阀采用橡胶密封,故对工作介质的清洁度要求大大减低,具有启闭讯速,可靠性高等特点。

空气、水液电磁阀的详细资料:

ZCS(DF)系列空气、水液电磁阀

用途

     空气、水液电磁阀适用于以水或其它气液体为工作介质,可自动化控制或远程控制空气、水、油液体
等工作介质管路的通断。由于
空气、水液电磁阀采用橡胶密封,故对工作介质的清洁度要求大大减低,
具有启闭讯速,可靠性高等特点。

空气、水液电磁阀结构原理

空气、水液电磁阀为膜片式二次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。根据断电时所处状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀口外泄,以致主阀膜片上下产生压力差,膜片被迅速托起,主阀口开启,阀呈通路状态。当线圈断电,磁场消失,活动铁芯复位,封闭副阀口,继而副阀膜片上腔压力上升,主阀膜片压向阀座,阀又呈关闭状
态。
     常开
电磁阀,当线圈通电时,产生磁场力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀内上下压差趋向相等,主阀膜片由弹簧力及自重压向密封面,阀门关闭。当线圈断电后,磁力为零,衔铁和副阀阀杯由于弹簧作用上升,副阀打开,主阀膜片上腔内介质经副阀流走,压力下降,当压力降到一定值后,主阀由上下压差作用
向上升起,主阀打开,阀门开启。
