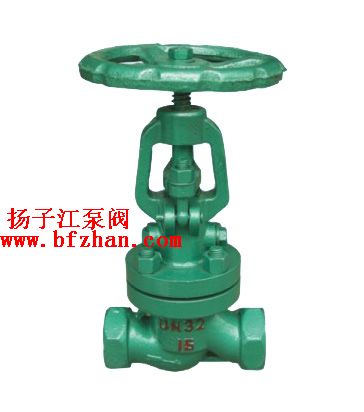

真空截止阀

型    号:
所属分类:NKJ61H真空截止阀
分享到:

NKJ61H真空截止阀主体采用铸锻结构,具有平行双密封副半强制双向密封,密封到位运动和楔形块楔紧运动分步作用实现零泄漏。

真空截止阀的详细资料:

NKJ61H真空截止阀主要结构特点及用途:

1、真空截止阀主体采用铸锻结构,具有平行双密封副半强制双向密封,密封到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、
真空截止阀密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。
3、
真空截止阀结构简单、紧凑、检修方便,使用寿命长。
4、
真空截止阀阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。
5、
真空截止阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

真空截止阀阀门结构型式 Valve ctrucure type

NKJ61型真空隔离截止阀主要性能规范

产品类型
Product type
壳体强度试验/MPa
Sheli strangth test
上密封试验/MPa
Back seal test
密封试验/MPa
Seal test
适用介质
Applicable
medium
适用温度/℃
Applicable
temperature
NKJ61H-40 6.O 4.4 4.4 水、蒸汽、空气
Water、Steam、Air
  ≤425
NKJ61H-64 96 7.O 7.O
NKJ61H-100 15.O 11.0 11.O
NKJ61Y-40l 6.O 4.4 4.4 水、蒸汽、空气
Water、Steam、Air
  ≤550
NKJ61Y-64l 9.6 7.0 7.O
NKJ61Y-1OOI 15.O 11.O 11.O

·NKJ61H真空截止阀主要零件材料 Material for Main Parts

零件名称
Part name
阀体、阀盖 Body Bonnet 阀杆
Valve Stem

阀瓣 Disc

密封面
Sealing face
阀杆螺母
Yokenut
填料
Packing
紧固件
Fasteher
NKJ61H-C型 25或WCB 铬不锈钢
Crstain
mless
teel
铬不锈钢
Crstain
mless
steel

H:合金钢
H:alloy steel

铝青铜
AI
bronze

膨胀复合石墨
Expanding
compound
graphlte

优质碳钢
High-grade
carbon
steel
NKJ61Y-l型 铬钼钢
Cr.Mo steel
20CrlM01vA 或38CrMoAlA 12CrlMo 1VA Y:硬质合金
Y:oarbide alloy

铬钼钢
Cr.Mo steel

·真空隔离截止阀


·NKJ61H真空截止阀主要尺寸及重量 Main dimensions and weight
公称通径
DN/mm
Nominal
diameter
公称压力
PN/MPa
Nominal
pressure

主要外形尺寸和连接尺寸/mm
Main extemal and connectingd mensions

L H D D0 D1 L1 α W
1O 4.0 130 245 36 11 18.4 1O - 120
15 130 245 36 16 22.5 1O - 120
20 150 265 44 21 28.5 11 - 160
25 160 270 48 26 34.5 12 - 200
32 180 285 48 34 - - 37o30" 200
40 200 320 55 40 - - 37o30" 240
50 230 365 64 48 - - 37o30" 320
65 290 41O 82 66 - - 37o30" 300
80 31O 430 95 78 - - 37o30" 300
100 350 470 117 1OO - - 37o30" 350
125 400 500 143 126 - - 37o30" 350
150 480 533 167 150 - - 37o30" 400
1O 6.4 130 245 36 1O 18.4 1O - 120
15 130 245 36 15 22.5 1O - 120
20 150 265 44 20 28.5 11 - 160
25 160 270 48 25 34.5 12 - 200
32 180 280 48 33 - - 37o30" 200
40 200 320 55 39 - - 37o30" 240
50 230 365 64 48 - - 37o30" 320
65 290 41O 82 65 - - 37o30" 320
80 31O 430 95 76 - - 37o30" 360
100 350 470 117 98 - - 37o30" 400
125 480 500 143 123 - - 37o30" 400
150 480 533 167 148 - - 37o30" 500
1O 10.O 130 245 36 1O 18.4 1O - 120
15 130 245 36 14 22.5 1O - 120
20 150 265 44 20 28.5 11 - 160
25 160 270 48 25 34.5 12 - 200
32 180 285 48 32 - - 37o30" 200
40 200 320 55 38 - - 37o30" 240
50 230 355 64 48 - - 37o30" 320
65 290 41O 82 63 - - 37o30" 320
80 31O 430 95 74 - - 37o30" 360
1OO 350 470 117 97 - - 37o30" 400
125 400 500 143 123 - - 37o30" 400
150 480 533 167 148 - - 37o30" 500

注:PN4.0(40)阀门允许作为PN1.0(10)、PN1.6(16)、PN2.5(25)压力级选用

订货须知:
一、①
真空截止阀产品名称与型号②真空截止阀口径③v是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的
真空截止阀型号,请按真空截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的扬子江阀门专家为您审核把关。
