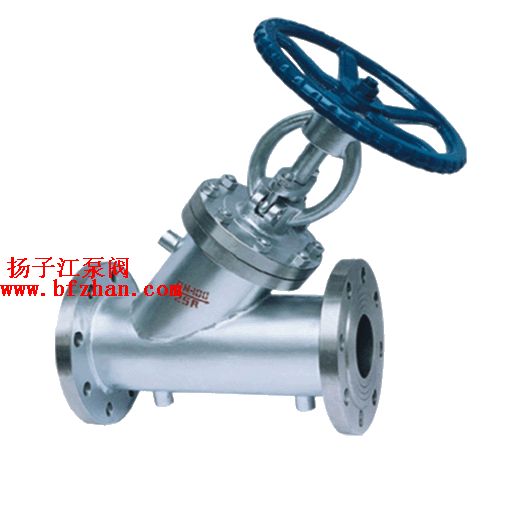

保温截止阀

型    号：
所属分类：BJ45Y-16C保温截止阀
分享到：

保温截止阀相关型号：BJ45H,BJ45W,BJ45Y,BJ45H-16C,BJ45W-16C,BJ45Y-16C适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。

保温截止阀的详细资料：

保温截止阀相关型号：BJ45H,BJ45W,BJ45Y,BJ45H-16C,BJ45W-16C,BJ45Y-16C等

BJ45Y-16C保温截止阀主要性能规范
Chief Property And Specification

型号
Type		 公称压力PN(MPa)
NominalPressure		 试验压力PS（MPa）
Test Pressure		 工作温度(℃)
Working Temperature		 适用介质
Applicable Medium		 工作蒸汽压力
Work steam Pressure
壳体Shell 密封Seal
BJ45(H.W.Y)-25P 2.5 3.75 2.75 ≤200 尿素、硝酸类 Ureophil、Nitric Acid ≤1.3
BJ45(H.W.Y)-40P 4.0 6.0 4.4
BJ45(H.W.Y)-64P 6.4 9.0 6.6 尿素、醋酸类 Ureophil、Acetrc Acid
BJ45(H.W.Y)-25R 2.5 3.75 2.75
BJ45(H.W.Y)-40R 4.0 6.0 4.4
BJ45(H.W.Y)-64R 6.4 9.0 6.6

BJ45Y-16C保温截止阀主要零件材料
Material for main parts

零件名称
Patr Name		 阀体、阀盖
Body,Bonnet		 阀瓣
Disc		 垫片
Swat
BJ45(H.W.Y)-25P、BJ45W-40P、 BJ45W-64P 铬镍钛阀Cr.Ni.TI Steel 铬镍钛阀+硬质合金Cr.Ni.TI Steel+Carbide Alloy 聚四氟乙烯 Polytetrafluoroethylene
BJ45(H.W.Y)-25R、BJ45W-40R、 BJ45W-64R 铬镍钼钛阀Cr.Ni.Mo.TI Steel 铬镍钼钛阀+硬质合金Cr.Ni.Mo.TI Steel+Carbide Alloy 聚四氟乙烯 Polytetrafluoroethylene

BJ45Y-16C保温截止阀主要外形尺寸和连接尺寸（mm）
Main external and connecting dinensions(mm)

公称压力PN(MPa)
Nominal Pressure		 公称通径DN(mm)
Nominal Diameter		 尺寸(mm)
Dimensions
L D D1 D2 D3 b1 f0 b D6 3-G Z-φd H H1 D0

          2.5

          4.0

 15 170 105 75 55 35 8 4 16 51 3/8   250 262 120
20 190 115 85 65 42 8 4 16 58 3/8   292 308 140
25 210 135 100 78 50 8 4 18 66 3/8   340 375 160
32 230 145 110 85 60 8 4 18 76 1/2   338 375 160
40 260 160 125 100 72 8 4 20 88 1/2   360 386 160
50 300 180 145 120 94 8 4 22 110 1/2   410 450 240
65 340 195 160 135 105 8 4 22 121 1/2   440 485 240
80 380 230 190 160 128 11 4.5 24 150 1/2   540 600 280
100 430 270 220 188 154 11 4.5 28 176 1/2   560 625 320
125 490 300 250 218 182 11 4.5 30 204 1/2   625 737 360
150 550 330 280 248 212 11 4.5 32   1/2   720 790 360
          6.4 25 235 160 125 82 50 8 4 22   1/2   340 375 160
32 260 165 125 88 60 8 4 24   1/2   358 383 160
50 300 200 160 130     4 26 110 1/2   410 450 240
65 340 210 170 140     4 30 121 1/2   485 510 240
100 430 270 220 188 154 11 4.5 36   1/2   610 470 400
100 415 300 250 218     4.5 32 150 1/2   610 670 400

订货须知：
一、①保温截止阀产品名称与型号②保温截止阀口径③v是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的保温截止阀型号，请按保温截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江阀门专家为您审核把关。
