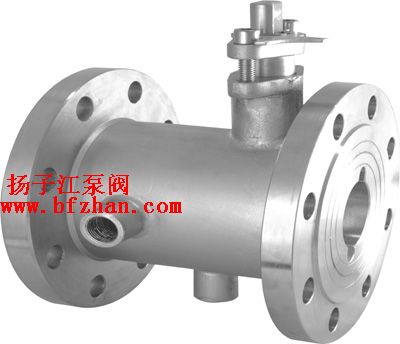

二通软(硬)密封保温球阀

型号：
所属分类：	BQ41F/PPL二通软(硬)密封保温球阀

分享到：

BQ41F/PPL二通软(硬)密封保温球阀具有良好的保温保冷特性，具阀门的痛径与管径一致，同时又能有效降管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送还常温下会凝固的高粘度介质。

咨询订购

二通软(硬)密封保温球阀的详细资料：

保温球阀;二通保温球阀;软密封保温球阀;硬密封保温球阀

二通软(硬)密封保温球阀产品特点：产品具有良好的保温保冷特性，具阀门的痛径与管径一致，同时又能有效降管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送还常温下会凝固的高粘度介质。

BQ41F/PPL二通软(硬)密封保温球阀主要尺寸表

公称通径Dn	L	日标、美标-JJS 10K(ANSI 150lb)						日标、美标-JJS 20K(ANSI 300lb)
公称通径Dn	L	D	G	T	F	C	N-h	D	G	T	F	C	N-h
20	117	117	127	73	1.6	98.5	4-16	156	73	20.7	1.6	114.5	4-16
25	127	127	152	92	1.6	120.5	4-19	165	92	22.3	1.6	127	8-19
40	165	165	178	105	1.6	139.5	4-19	190	105	25.4	1.6	149	8-22
50	178	178	190	127	1.6	152.5	4-19	210	127	28.6	1.6	168	8-22
8	229	229	279	216	1.6	241.5	8-22
100	254	254	343	270	1.6	298.5	12-25
150	292	292	406	324	1.6	362.5	12-25
200	330	330	533	413	1.6	476.0	12-29

BQ41F/PPL二通软(硬)密封保温球阀主要尺寸表

压力	口径	L	D	D1	D2	B	Z-Φd	3-G
16	15	108	135	100	78	18	4-18	3-8
	20	117	145	110	85	18	4-18	3-8
	25	127	160	125	100	20	4-18	3-8
	32	140	180	145	120	20	8-18	1/2
	40	165	180	145	120	20	8-18	1/2
	50	178	195	160	135	20	8-18	1/2
	65	203	245	210	185	22	8-18	1/2
	80	229	280	240	210	24	8-23	1/2
	100	254	335	295	265	26	12-23	1/2
	125	267	335	295	265	26	12-23	1/2
	150	292	405	355	320	30	12-25	1/2
	200	330	520	470	435	34	16-25	1/2
25	15	108	135	100	78	18	4-18	3-8
	20	117	145	110	85	18	4-18	3-8
	25	127	160	125	100	20	4-18	3-8
	32	140	180	145	120	20	8-18	1/2
	40	165	180	145	120	20	8-18	1/2
	50	178	195	160	135	20	8-18	1/2
	65	203	230	190	160	24	8-23	1/2
	80	229	300	250	218	30	8-25	1/2
	100	254	360	310	278	34	12-25	1/2
	125	267	425	370	332	36	12-30	1/2
	150	292	425	370	332	36	12-30	1/2
	200	330	550	490	448	44	16-34	1/2

订货须知：
一、①二通软(硬)密封保温球阀产品名称与型号②二通软(硬)密封保温球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的二通软(硬)密封保温球阀型号，请按二通软(硬)密封保温球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江阀门专家为您审核把关。
