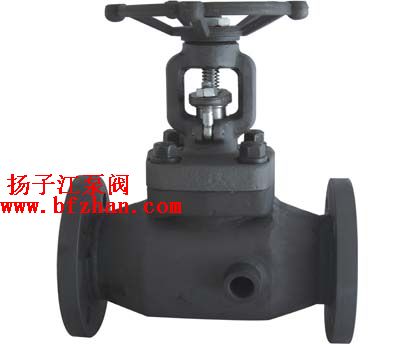

保温锻钢阀门系列

型    号：
所属分类：保温锻钢阀门系列
分享到：

保温锻钢阀门系列

保温锻钢阀门系列的详细资料：

保温锻钢阀门系列标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM AS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276F316(L)
3 闸板 A276 410&403 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨+graphite 316夹PTFE　SS+PTFE
6 阀盖 A105 A182　F22 A182　F304(L) A182 F316(L)
7 阀盖螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圆柱销 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 410
14 销紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A472 431
18 填料 柔性石墨 PTFE
适用介质 水、蒸气、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29℃-425℃ -29℃-550℃ -29℃-180℃

保温锻钢阀门系列尺寸和重量　

NPS 1/2 3/4 1 1　1/4 1　1/2 2
L(RF)
L1 (BW) 		150 108 117 117 140 165 203
300 140 152 152 178 190 216
600 165 190 190 229 241 292
H(OPEN) 150,300 158 169 169 236 246 283
600 169 197 197 246 283 320
W 100 100 100 160 160 180
2-G 3/8 3/8 3/8 1/2 1/2 1/2

保温锻钢阀门系列标准材质明细表　

序号 零件名称 CS to ASTM AS to ASTM AS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276F316(L)
3 闸板 A276 410&403 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨+graphite 316夹PTFE　SS+PTFE
6 阀盖 A105 A182　F22 A182　F304(L) A182 F316(L)
7 阀盖螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圆柱销 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 410
14 销紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A472 431
18 填料 柔性石墨 PTFE
适用介质 水、蒸气、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29℃-425℃ -29℃-550℃ -29℃-180℃

保温锻钢阀门系列尺寸和重量

NPS 1/2 3/4 1 1　1/4 1　1/2 2
L(RF)
L1 (BW) 		900-1500Lb 216 229 254 279 305 371
900-1500Lb 216 229 254 279 305 368
H(OPEN) 197 197 236 246 283 330
W 125 125 160 160 180 200
2-G 3/8 3/8 3/8
