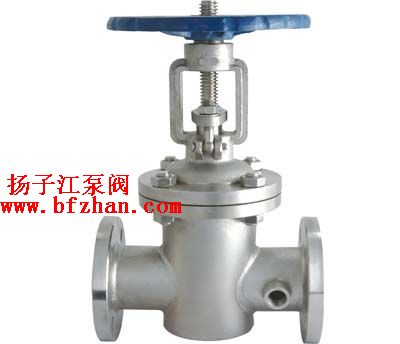

保温闸阀

型    号：
所属分类：BZ41H/W保温闸阀
分享到：

BZ41H/W保温闸阀主要零件材料性能规范

保温闸阀的详细资料：

产品名称：保温闸阀

BZ41H/W保温闸阀主要零件材料

零件材料 材料
BZ41Y-16I-25I-40I BZ41Y-16I-25I-40I BZ41Y-16I-25I-40I
阀体、阀造 铬钼钢
阀板 合金钢+硬质合金 铬镍钛钢 铬镍钼钛钢
阀杆 合金钢
阀杆螺母 铝铁青铜
手轮 灰铸铁、可锻铸铁
BZ41H/W保温闸阀性能规范
型号 公称压力   工作温度℃ 适用介质
强度(水)(MPa) 密封(水)(MPa) 低压密封(空气)(MPa)
BZ41H-16C
BZ41W-16P(R)		 1.6 2.4 1.8 0.6 ≤200 酸、碱类
BZ41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 酸、碱类
BZ41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 酸、碱类
BZ41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 酸、碱类
BZ41H/W保温闸阀外形尺寸和连接尺寸
型号 公称通径DN 尺寸
L D D1 D2 b-f Z-Φd H Do
BA41W-16P(R) 15 130 95 65 45 16-2 4-14 170 120
20 150 105 75 55 16-2 4-14 190 140
25 160 115 85 65 16-2 4-14 205 160
32 180 135 100 78 18-2 4-18 270 180
40 200 145 110 85 18-3 4-18 310 200
50 250 160 125 100 18-3 4-18 358 240
65 265 180 145 120 18-3 4-18 373 240
80 280 195 160 135 20-3 8-18 435 280
100 300 215 180 155 20-3 8-18 500 300
125 325 245 210 185 22-3 8-18 614 320
150 350 280 240 210 24-3 8-23 674 360
200 400 335 295 265 26-3 12-23 818 400
250 450 405 355 320 30-3 12-25 969 450
300 500 460 410 375 30-4 12-25 1145 560

型号 公称通径DN 尺寸
L D D1 D2 D6 b-f Z-Φd H
BA41W-40P(R) 15 130 95 65 45 40 16-2 4-14 135
20 150 105 75 55 51 16-2 4-14 190
25 160 115 85 65 58 16-2 4-14 205
32 180 135 100 78 66 18-2 4-18 270
40 200 145 110 85 76 18-3 4-18 310
50 250 160 125 100 88 20-3 4-18 371
65 280 180 145 120 110 22-3 8-18 39
80 310 195 160 135 121 22-3 8-18 455
100 350 230 190 160 150 24-3 8-23 551
125 400 270 220 188 176 28-3 8-25 628
150 450 300 250 218 204 30-3 8-25 708
200 550 375 320 282 260 38-3 12-30 885
250 650 445 385 345 313 42-3 12-24 960

型号 公称通径DN 尺寸
L D D1 D2 D6 b-f Z-Φd H
BA41W-64P(R) 15 130 105 75 55 41 18-2 4-14 140
20 150 125 90 68 51 20-2 4-18 195
25 160 135 100 78 58 22-2 4-18 210
32 180 150 110 82 66 24-2 4-23 280
40 200 165 125 95 76 24-3 4-23 328
50 250 175 135 105 88 26-3 4-23 390
65 280 200 160 130 110 28-3 8-23 410
80 310 210 170 140 121 30-3 8-23 485
100 350 250 200 168 150 32-3 8-25 590
125 400 295 240 202 176 36-3 8-30 688
150 450 340 280 240 204 38-3 8-34 768
200 550 405 345 300 260 44-3 12-34 972
250 650 470 400 350 313 48-3 12-41 1059
订货须知：
一、①保温闸阀产品名称与型号②保温闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的保温闸阀型号，请按保温闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江阀门专家为您审核把关。
