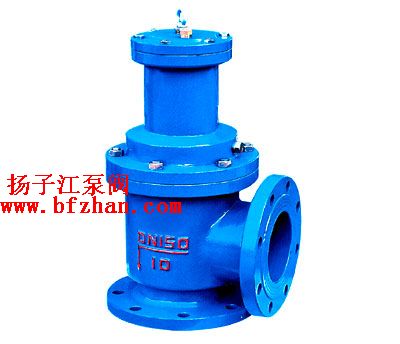

液压、气动角式快开排泥阀

型    号:
所属分类:J644X型/J744X型液压、气动角式快开排泥阀
分享到:

J644X型/J744X型液压、气动角式快开排泥阀由液压缸和角式截止阀组合而成,液压缸内动力带或阀瓣升降,使阀体通道开或闭,以达到流体通断。液压缸的活塞密封件为L型皮碗,其密封性能好,经久耐用。阀瓣与阀座为软密封,密列性能好,无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便

液压、气动角式快开排泥阀的详细资料:

液压、气动角式快开排泥阀,是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗,密封性能好,经久耐用,阀门密封副亦为橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便,安全可靠。 液压角式快开排泥阀,气动角式快开排泥阀,角式快开排泥阀.
一、J644X型/J744X型液压、气动角式快开排泥阀用途
   安装在各类沉淀池的底部壁外,用以排除池底的泥沙及污物。
二、J644X型/J744X型液压、气动角式快开排泥阀工作原理及性能
    本产品由液压缸和角式截止阀组合而成,液压缸内动力带或阀瓣升降,使阀体通道开或闭,以达到流体通断。
    液压缸的活塞密封件为L型皮碗,其密封性能好,经久耐用。阀瓣与阀座为软密封,密列性能好,无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。
三、J644X型/J744X型液压、气动角式快开排泥阀主要技术参数
    1、公称压力:1.0MPa
    2、液压缸工作介质:清水、气
    3、液压缸工作压力:O.15-1.0MPa
    4、介质温度:O-80℃
五、液压、气动角式快开排泥阀主要零部件材料

零件名称

月体、月盖

膜片压板、阀盘

阀杆

膜片

材 料

铸铁、球铁、碳钢

球铁、青铜

不镕钢

尼龙强化橡胶


六、液压、气动角式快开排泥阀主要外形连接尺寸

DN

80

100

150

200

250

300

350

400

H

480

500

620

735

805

940

1100

1200

L1

135

145

175

225

260

280

305

340

L2

125

125

145

185

205

245

270

310

订货须知:
一、①液压、气动角式快开排泥阀产品名称与型号②液压、气动角式快开排泥阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的液压、气动角式快开排泥阀型号,请按液压、气动角式快开排泥阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的扬子江阀门专家为您审核把关。
