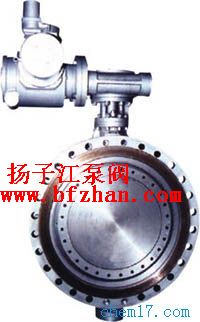

法兰式多层次金属硬密封蝶阀

型    号：
所属分类：D943H系列法兰式多层次金属硬密封蝶阀
分享到：

D943H系列法兰式多层次金属硬密封蝶阀

法兰式多层次金属硬密封蝶阀的详细资料：

D943H系列法兰式多层次金属硬密封蝶阀
公称
通径
DN
外 形 尺 寸
 连 接 尺 寸
L
 H D643H  PN0.6MPa  PN1.0MPa
短
长
 H3 A3 B3 D D1 Z-d D D1 Z-d
50 108 150 112 530 250 255 140 110 4-14 165 125 4-18
65 112 170 115 530 250 255 160 130 4-14 185 145 4-18
80 114 180 120 565 250 255 190 150 4-18 200 160 8-18
100 127 190 138 600 250 255 210 170 4-18 220 180 8-18
125 140 200 164 640 250 255 240 200 8-18 250 210 8-18
150 140 210 175 705 300 315 265 225 8-18 285 240 8-22
200 152 230 208 775 300 315 320 280 8-18 340 295 8-22
250 165 250 243 945 300 315 375 335 12-18 395 350 12-22
300 178 270 283 1070 300 315 440 395 12-22 445 400 12-22
350 190 290 310 1140 300 315 490 445 12-22 505 460 16-22
400 216 310 340 1210 300 315 540 495 16-22 565 515 16-26
450 222 330 380 1335 575 714 595 550 16-22 615 565 20-26
500 229 350 410 1415 575 714 645 600 20-22 670 620 20-26
600 267 390 470 1605 656 810 755 705 20-26 780 725 20-30
700 292 430 550 1844 656 810 860 810 24-26 895 840 24-30
800 318 470 640 2040 656 810 975 920 24-30 1015 950 24-33
900 330 510 710 2255 785 863 1075 1020 24-30 1115 1050 28-33
1000 410 550 770 2380 785 863 1175 1120 28-30 1230 1160 28-36
1200 470 630 890 2640 785 863 1405 1340 32-33 1455 1380 32-39
1400 530 710 920 2886     1630 1560 36-36 1675 1590 36-42
1600 600 790 1085 3156     1820 1760 40-36 1915 1820 40-48
1800 670 870 1230 3421     2045 1970 44-39 2115 2020 44-48
2000 760 950 1350 3685     2265 2180 48-42 2325 2230 48-48
　D943H-(16、25)C、P、R、V系列法兰式多层次金属硬密封蝶阀
公称
通径
DN		 外 形 尺 寸 连 接 尺 寸
L H D943H  PN1.6MPa  PN2.5MPa
短 长 H3 A3 B3 D D1 Z-d  D  D1 Z-d
50 108 150 112 530 250 255 165 125 4-18 165 125 4-18
65 112 170 115 550 250 255 185 145 4-18 185 145 8-18
80 114 180 120 565 250 255 200 160 8-18 200 160 8-18
100 127 190 138 600 250 255 220 180 8-18 235 190 8-22
125 140 200 164 640 250 255 250 210 8-18 270 220 8-26
150 140 210 175 705 300 315 285 240 8-22 300 250 8-26
200 152 230 208 775 300 315 340 295 12-22 360 310 12-26
250 165 250 243 945 300 315 405 355 12-26 425 370 12-30
300 178 270 283 1070 300 315 460 410 12-26 485 430 16-30
350 190 290 310 1140 300 315 520 470 16-26 555 490 16-33
400 216 310 340 1210 300 315 580 525 16-30 620 550 16-36
450 222 330 380 1335 575 714 640 585 20-30 670 600 20-36
500 229 350 410 1415 575 714 750 650 20-33 730 660 20-36
600 267 390 470 1605 656 810 840 770 20-36 845 770 20-39
700 292 430 550 1844 656 810 910 840 24-36 960 875 24-42
800 318 470 640 2040 656 810 1025 950 24-39 1085 990 24-48
900 330 510 710 2255 785 863 1125 1050 28-39 1185 1090 28-48
1000 410 550 770 2380 785 863 1255 1170 28-42 1320 1210 28-56
1200 470 630 890 2640 785 863 1485 1390 32-48 1530 1420 32-56
1400 530 710 920 2886     1685 1590 36-48 1755 1640 36-62
1600 600 790 1085 3156     1930 1820 40-56 1975 1860 40-62
1800 670 870 1230 3421     2130 2020 44-56 2195 2070 44-70
2000 760 950 1350 3685     3685 2230 48-62 2425 2300 48-70
　D943H-(40)C、P、R、V系列法兰式多层次金属硬密封蝶阀
,
公称
通径
DN
外 形 尺 寸
连 接 尺 寸

L

H

D943H

PN4.OMPa

短

长

H3

A3

B3

D
D1

Z-d

50
108
150
112
530
250
255
165

125
4-18
65
112
170
115
530
250
255
185
145
8-18
80
114
180
120
565
250
255
200

160
8-18
100
127
190
138
600
250
255
235

190
8-22
125
140
200
164
640
250
255
270

220
8-26
150
140
210
175
705
300
315
300

250
8-26
200
152
230
208
775
300
315

375

320
12-30
250
165
250
243
945
300
315

450

385
12-33
300
178
270
283
1070
300
315

515

450
16-33
350
190
290
310
1140
300
315

580

510
16-36
400
216
310
340
1210
300
315

660

585
16-39
450
222
330
380
1335

575
714

685

610
20-39
500
229
350
410
1415
575
714

755

670
20-42
