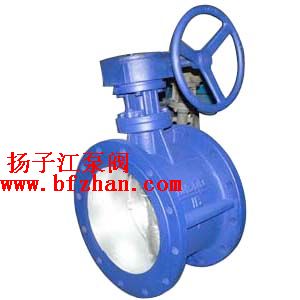

蜗轮传动法兰式蝶阀

型    号:
所属分类:D341X蜗轮传动法兰式蝶阀
分享到:

D341X蜗轮传动法兰式蝶阀材料:铸铁、碳钢、不锈钢密封圈材料:天然橡胶(NR)-20~+85℃乙丙橡胶......

蜗轮传动法兰式蝶阀的详细资料:

D341X蜗轮传动法兰式蝶阀性能规范

阀门材料:铸铁、碳钢、不锈钢密封圈材料:天然橡胶(NR)-20~+85℃乙丙橡胶(EPDM)-40~+125℃丁腈橡胶(NBR)-20~+82℃硅橡胶(SI)-70~+150℃氟橡胶(FPM)-23~+150℃ 氟丁橡胶(CR)0~+80℃ 丁基橡胶(IIR)-40~+100℃ 聚四氟乙烯塑料(PTFE)+10~+150℃ 适用介质:淡水、污水、海水、空气、蒸气、食品、
药品、各种油类、酸类、碱类、盐类等。



蜗轮传动法兰式蝶阀采用标准

法兰连接尺寸:GB/T17241。6-98;   GB9115-88结 构 长 度:GB12221-89压 力 试 验:GB/T13927-92
通径(DN)
L
D1
D
Z-d
H
Ho
A
B
Wt/Kgs
50
108
125
165
4-14
82.5
238
270
65
8.5
65
112
145
185
4-18
92.5
258
270
65
9.5
80
124
160
200
8-18
100
278
270
65
11
100
127
180
220
8-18
110
293
270
65
15
125
140
210
250
8-18
125
309
310
65
21
150
140
240
285
8-22
142.5
636
310
65
24
200
152
295
340
8-22
170
514
365
90
41



订货须知:
一、①蜗轮传动法兰式蝶阀
产品名称与型号②蜗轮传动法兰式蝶阀口径③蜗轮传动法兰式蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的蜗轮传动法兰式蝶阀
型号,请按蜗轮传动法兰式蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的扬子江阀门专家为您审核把关。
