法兰锻钢截止阀

型    号:
所属分类:J41Y法兰锻钢截止阀
分享到:

J41Y法兰锻钢截止阀

法兰锻钢截止阀的详细资料:

J41Y法兰锻钢截止阀的详细资料:

法兰锻钢截止阀标准材质明细表

序号
零件名称 CS to ASTM

AS to ASTM

SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 Corrugated SS+graphite SS+PTFE
3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圆柱销 A276 420 A276 304
5 填料压套 A276 410 A182 F304(L) A182 F316(L)
6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 阀杆螺母 A276 410
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 铭牌 SS
11 手轮 A197
12 填料压板 A216 WCB A351 CF8
13 填料 Flexible Graphite PTFE
14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L)
15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃

注意:客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

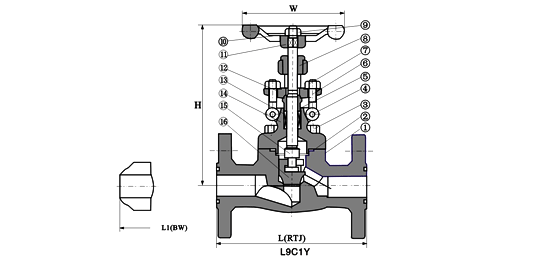

法兰锻钢截止阀尺寸(mm)和重量(kg)

NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RF)
L1(BW)
150Lb 108 117 127 140 165 203
300Lb 152 178 203 216 229 267
600Lb 165 190 216 229 241 292
H(开) 150Lb~300Lb 166 171 207 240 258 330
600Lb 171 207 240 258 330 380
W 100 100 125 160 160 180
重量 150Lb RF 4.5 6.9 9.8 13.5 19.5 28.0
BW 2.3 3.6 7.8 8.2 12.0 15.0
300Lb RF 4.8 7.7 11.0 16.8 21.2 32.6
BW 2.8 4.0 8.5 9.2 12.6 16.8
600Lb RF 5.6 7.8 12.5 17.0 23.5 38.8
BW 3.4 4.7 9.2 10.5 13.3 18.9
