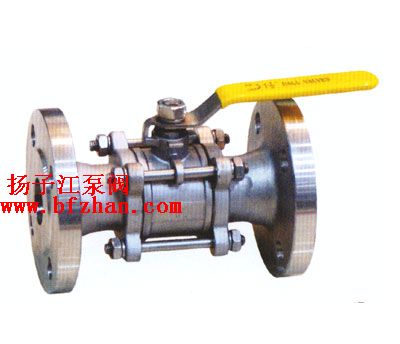

三片式法兰球阀

型号：
所属分类：	三片式法兰球阀

分享到：

Q41F三片式法兰球阀产品特征公称压力：1.6-6.4MPa适用稳定范围：-20～232℃～350℃适用介质：水、油、气及某些腐蚀性液体（W。O。G）

咨询订购

三片式法兰球阀的详细资料：

三片式法兰球阀又名:
球阀,法兰球阀,片式球阀,三片式法兰球阀

一、Q41F三片式法兰球阀产品特征

公称压力：1.6-6.4MPa

适用稳定范围：-20～232℃～350℃

适用介质：水、油、气及某些腐蚀性液体（W。O。G）

二、Q41F三片式法兰球阀主要连接尺寸及重量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

SIZE	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	170	180	250
w	130	140	140	170	200	220	350	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22

三、Q41F三片式法兰球阀主要零件材料

零件名称	材质
零件名称	不锈钢	碳钢
螺栓	不锈钢SS304	碳钢
弹簧垫圈	不锈钢SS304	不锈钢SS304
螺母	不锈钢SS304	碳钢
阀盖	不锈钢CF8/CF8M	碳钢WCB
阀体	不锈钢CF8/CF8M	碳钢WCB
球体	不锈钢CF8	不锈钢CF8
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
阀杆	不锈钢SS316	不锈钢SS304
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
压紧螺母	不锈钢SS316	不锈钢SS304
弹簧垫圈	不锈钢SS304	不锈钢SS304
螺母	不锈钢SS304	不锈钢SS304
手柄	不锈钢SS304	不锈钢SS304

产品订货须知：
㈠三片式法兰球阀产品名称与型号㈡三片式法兰球阀公称压力㈢三片式法兰球阀公称通径㈣三片式法兰球阀连接法兰标准㈤三片式法兰球阀阀体材质㈥三片式法兰球阀额定流量系数㈦三片式法兰球阀工作介质㈧三片式法兰球阀介质温度㈨三片式法兰球阀是否带附件以便为您正确选型.

二、若已经由设计单位选定扬子江公司的三片式法兰球阀型号，请按三片式法兰球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江阀门专家为您审核把关。
