暗杆楔式闸阀

型号：
所属分类：	Z45T-10型暗杆楔式闸阀

分享到：

Z45T-10型暗杆楔式闸阀产品特点：本阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。暗杆楔式闸阀价格,暗杆楔式闸阀厂家,暗杆楔式闸阀报价。

咨询订购

暗杆楔式闸阀的详细资料：

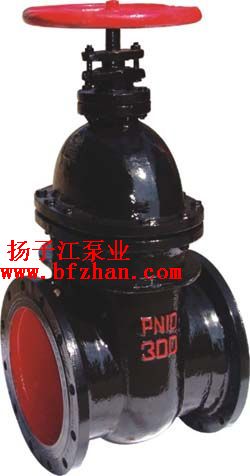

Z45T-10型暗杆楔式闸阀

暗杆楔式闸阀产品特点：本阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。暗杆楔式闸阀价格,暗杆楔式闸阀厂家,暗杆楔式闸阀报价。

Z45T-10型暗杆楔式闸阀主要技术参数

型号	公称压力MPa	试验压力MPa		工作温度	使用介质
		密封	强度
Z45H-10	1.0	1.1	1.5	≤100-200℃	水、蒸汽、油
Z45W-10
Z45T-10
Z45T-16	1.6	1.76	2.4	≤200℃	水、蒸汽、油
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

Z45T-10型暗杆楔式闸阀主要零件材料

型号

阀体、阀盖、闸板

密封圈

阀杆

填料

Z45H-10

灰铸铁、铸钢

不锈钢

碳钢、不锈钢

浸油石棉盘根

Z45W-10

Z45T-10

Z45T-16

Z45W-16

Z45H-16C

Z45T-16C

Z45W-16C

Z45T-10型暗杆楔式闸阀主要外形尺寸

口径 DN（mm)	Z45T-10				Z45-16（C）
口径 DN（mm)	L	D	H	D0	L	D	H	D0
40	165	145	300	160	240	345	200	160
50	180	160	300	180	250	355	240	180
65	195	180	340	180	265	375	240	180
80	210	195	360	200	280	435	280	200
100	230	215	400	200	300	500	320	200
125	255	245	500	240	325	615	360	240
150	280	280	550	240	350	675	360	240
200	330	335	620	320	400	750	400	320
250	380	390	700	320	450	970	450	320
300	420	440	800	400	500	1145	560	400
350	450	500	950	400	550	-	-	400
400	480	565	1050	500	600	-	-	500
450	510	615	1175	500	650	-	-	500
500	540	670	1410	720	700	-	-	720
600	600	780	1550	720	750	-	-	720
700	660	895	1800	800	-	-	-	800
800	720	1010	2170	-	-	-	-	-
900	780	1110	2300	-	-	-	-	-
1000	840	1220	2600	-	-	-	-	-
1200	960	1450	-	-	-	-	-	-

订货须知：
一、①暗杆楔式闸阀产品名称与型号②暗杆楔式闸阀口径③暗杆楔式闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的暗杆楔式闸阀型号，请按暗杆楔式闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江公司阀门专家为您审核把关。
