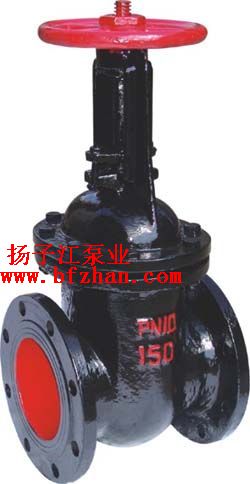

暗杆楔式闸阀

型号：
所属分类：	Z44T/W-10型暗杆楔式

分享到：

Z44T/W-10型暗杆楔式闸阀主要技术参数主要零件材料主要外形尺寸产品特点：本阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。

咨询订购

暗杆楔式闸阀的详细资料：

暗杆楔式闸阀产品特点：本阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。暗杆楔式闸阀价格,暗杆楔式闸阀厂家,暗杆楔式闸阀报价。

暗杆楔式闸阀-主要技术参数

型号	公称压力MPa	试验压力MPa			工作温度	使用介质
		强度	密封（液）	低压密封（气）
Z44W-10	1.0	1.5	1.1	0.6	≤80℃	水、蒸汽、油
Z44T-10

暗杆楔式闸阀-主要零件材料

型号	阀体	阀盖	闸板	阀杆螺母	阀杆	填料
Z44W-10	灰铸铁		灰铸铁	铜	碳钢、不锈钢	油浸石棉盘根
Z44T-10	灰铸铁

暗杆楔式闸阀-主要外形尺寸

口径 DN（mm)	Z44T/W-10
口径 DN（mm)	L	D	H	D0
40	165	145	295	160
50	180	160	325	180
65	195	180	380	180
80	210	195	420	200
100	230	215	520	200
125	255	245	610	240
150	280	280	710	240
200	330	335	915	320
250	380	390	1095	320
300	420	445	1275	400
350	450	500	1500	400
400	480	565	1760	500
450	510	615	1920	500
500	540	670	2170	720
600	600	780	-	-
700	660	895	-	-
800	720	1010	-	-
900	780	1110	-	-
1000	840	1220	-	-
1200	960	1450	-	-

订货须知：
一、①暗杆楔式闸阀产品名称与型号②暗杆楔式闸阀口径③暗杆楔式闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的暗杆楔式闸阀型号，请按暗杆楔式闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江公司阀门专家为您审核把关。
